竹材是速生型植物資源，具有生長快、易繁 殖、產(chǎn)量高、再生能力強(qiáng)等特點(diǎn)，通過合理間 伐，可永續(xù)利用，是理想的代木材料。厚壁毛竹 （ Phyllostachys edulis cv. pachyloen） 是 20 世 紀(jì) 80 年代發(fā)現(xiàn)的一種毛竹變種，其稈略呈四方 形，稈壁率是毛竹的 2.0 倍，胸徑部位絕對厚度 可達(dá) 2.5 cm 以上，是等徑毛竹的 1.8 倍，出材率 比一般的毛竹要高，具有較高的研究和應(yīng)用價(jià) 值。目前，厚壁毛竹在生物質(zhì)能源及化學(xué)品等高 值化應(yīng)用尚處于起步階段，其化學(xué)成分的類別 和含量直接影響厚壁毛竹材性和利用價(jià)值，尤其 對人造板應(yīng)用和制漿造紙影響較大。有研究指 出，不同年份和不同部位厚壁毛竹的主要成分含 量具有較大的差異性?；诖?，本研究以 1 年 生、2 年生、5 年生厚壁毛竹為對象，研究其中 稈、枝、葉部位不同部位化學(xué)成分類別和含量變 化規(guī)律，以期為厚壁毛竹的合理利用提供參考。

厚壁毛竹來自江西農(nóng)業(yè)大學(xué)竹種園，分別砍 取長勢中等的 1 年生、2 年生、5 年生厚壁毛竹各 一根。實(shí)驗(yàn)試劑主要有：苯、乙醇、亞氯酸鈉、 冰醋酸、硫酸、氫氧化鈉、硝酸、氯化鋇等，均 為分析純。實(shí)驗(yàn)儀器主要有：液相色譜儀、粉碎 機(jī)、40～60 目篩子、烘箱、福爾馬爐、電子天平（賽多利斯電子天平）、可控溫恒溫水浴箱（上海精宏實(shí)驗(yàn)設(shè)備有限公司）、真空泵、綜纖維素測定 儀等。

厚壁毛竹的稈、枝、葉經(jīng)切碎后于干燥箱干 燥，再利用粉碎機(jī)分別進(jìn)行粉碎和精磨，粉末再 經(jīng)標(biāo)準(zhǔn)篩子篩分得到 60 目的樣品，然后用密封袋 密封保存?zhèn)溆谩?/span>

1）水分含量的測定。測定方法基于試樣在 （105±3）℃ 烘干 12 h 至恒質(zhì)量后所失去的水分。

2）灰分含量的測定。測定方法基于將試樣加 以燃燒和灼燒后，稱取其礦物質(zhì)殘?jiān)馁|(zhì)量。

3）苯醇抽提物含量的測定。以中性溶劑提取 試樣，其中樹脂、脂肪、蠟、單寧等物溶于溶劑 中，然后將所得抽出液加以抽濾、烘干，稱量不 易揮發(fā)的殘?jiān)?/span>

4）纖維素及綜纖維素含量的測定。纖維素測 定方法是基于 20% 硝酸、80% 乙醇混合液處理原料，使其中所含的木質(zhì)素變?yōu)橄趸举|(zhì)素，從而 溶于乙醇中。剩余殘?jiān)^濾后用水洗滌并烘干， 測定其含量。綜纖維素測定方法是在 pH 約 4.5 下 用 NaClO2、冰醋酸、蒸餾水處理已抽出樹脂的試 樣，以除去含有的木質(zhì)素，從而定量地測定綜纖 維素含量。

5）酸不溶木質(zhì)素含量的測定?；谟?72% 的硫酸處理已經(jīng)脫去提取物的木粉，其中不溶于 酸的部分為酸不溶木質(zhì)素。木材中的碳水化合物 在硫酸的作用下發(fā)生水解而溶出，只需定量地測 定其殘余物，即可測得酸不溶木質(zhì)素的含量。

1）精確稱取 0.300 0 g 風(fēng)干試樣于水解罐中， 向其中緩慢加入 3.0 mL 的 72% H2SO4，封口，于 30 ℃ 下保溫 60 min，期間 5～10 min 搖勻 1 次。 之 后 向 水 解 罐 中 加 入 84.0  mL 蒸 餾 水 ， 稀 釋 H2SO4 至 4% 并搖勻，封口，置于 121 ℃ 下水解 1 h。 取出冷卻至室溫，加入固體 NaOH 中和水解液至 中性范圍。采用 HPLC 色譜儀分析水解液中糖組成。

2）各種糖濃度測定采用高效液相色譜（Agilent 1 100 Series）進(jìn)行分析，外標(biāo)法測定。以各 種標(biāo)準(zhǔn)糖纖維二糖、葡萄糖、木糖和阿拉伯糖為 樣品，通過高效液相色譜建立標(biāo)準(zhǔn)方程。

待測糖液：取 1 mL 濾出液放入 1.5 mL 離心 管，在 10 000 r/min 的條件下離心 10 min，然后通 過套上過濾膜的 2.5 mL 針管吸濾到取樣瓶中。最 后放到色譜議中進(jìn)行分析。

色譜條件：BioradAminex HPX-87H 色譜柱； 進(jìn)樣量 10 μL；流動相 0.05 mol/L H2SO4；流速 0.6 mL/min；柱溫 55 ℃；檢測器為示差檢測器； 檢測器溫度 35 ℃。

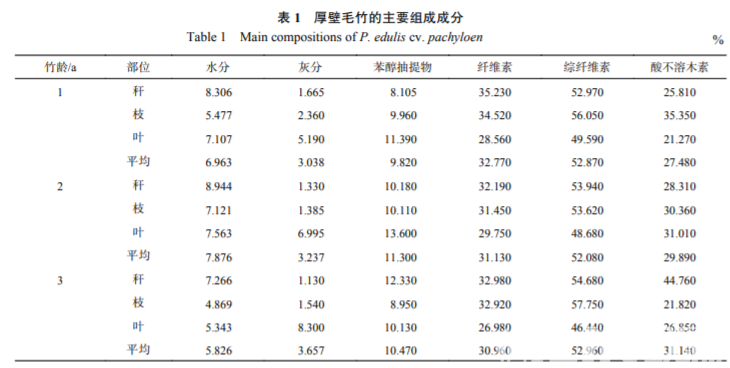

含水率是竹材基本的物理性能參數(shù)。由表1可知，各種年齡段的厚壁毛竹，含水量均呈現(xiàn)出 稈部>葉部>枝部的規(guī)律性，這一規(guī)律性與毛竹各 部位的比表面積有關(guān)，比表面積大有利于水分的 蒸發(fā)，導(dǎo)致蓄水能力的差異性。從 1 年生、2 年 生和 5 年生厚壁毛竹各部位的縱向含水率的變化 可知，隨著年齡的增長含水率會有所增加，然后 會降低，這符合毛竹的生長規(guī)律。厚壁毛竹的各部 位的含水率適中，處于 5%～10%，滿足人造板對含水率的要求，是一種較好的人造板原材料。 竹材的主要組分為有機(jī)物質(zhì)和無機(jī)物質(zhì)，燃 燒后無機(jī)物成為灰分，主要是鉀、鈉、鈣的無機(jī) 鹽類和二氧化硅等。由表 1 可知，灰分含量呈現(xiàn) 的規(guī)律為葉部>枝部>稈部，單一部位上，隨著年 齡的增加，整體上稈和枝部位的灰分含量呈下降趨勢，而葉部位的含量上升明顯。其中 5 年生厚 壁毛竹的葉片灰分含量最高，為 8.30%，而其稈 部含量最低為 1.13%。灰分含量越高，在膠合界 面會形成非極性表層，影響膠黏吸附和氫鍵的形 成，導(dǎo)致人造板內(nèi)結(jié)合強(qiáng)度低?；曳趾康睦?積與厚壁毛竹的營養(yǎng)吸收和光合作用有關(guān)。
